Q941F精小型電動法蘭球閥技術規范

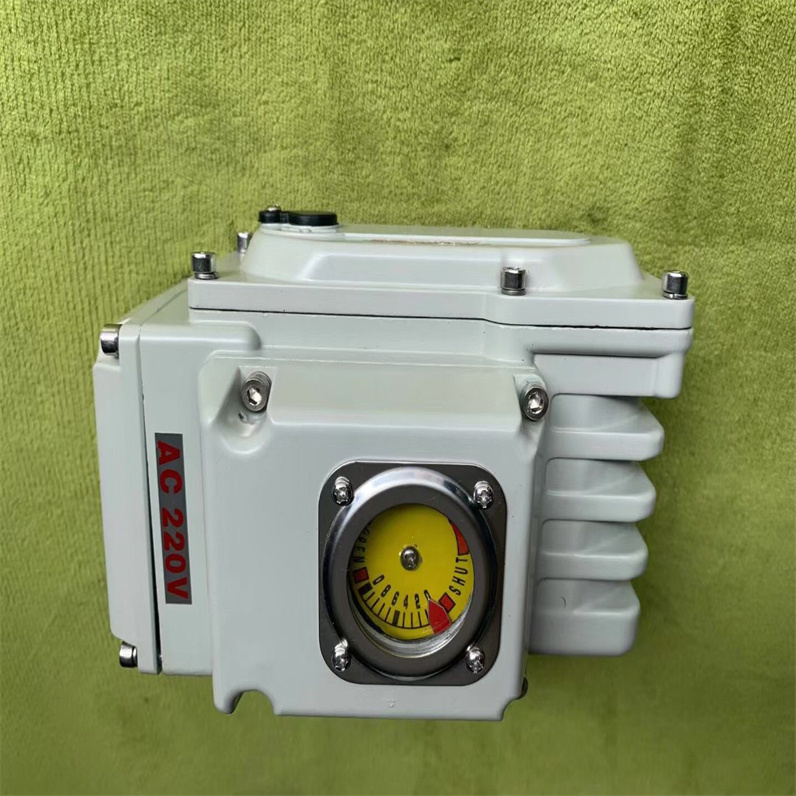

Q941F電動法蘭球閥適用于經常操作、兩位切斷、調節的場合。球閥與執行機構的連接采用直連方式，電動執行機構內置伺服系統，無須另配伺服放大器，輸入 4~20mA 信號及 220V AC 電源即可控制運轉。具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。執行機構可根據用戶要求配置不同型號電子式電動執行機構。

Q941F精小型電動法蘭球閥技術規范產品應用

電動法蘭球閥通常用于密封要求嚴格的場合，除控制氣體、液體、蒸汽介質外，還適宜控制污水和含有纖維性雜質的介質，廣泛用于石油、化工、冶金、輕工、造紙、電站、制冷等工業領域，執行器是以220V交流單相電源作為驅動電源，接受來自計算機調節器或操作器的4-20mADC，或者1-5VDC輸入信號來運轉的全電子式執行機構，機內有伺服系統，無需另配伺服放大器，關鍵部件“控制器"采用 混合集成電路，并用樹脂澆鑄固化，經老化處理，可靠性高，防潮，防震。用電位器調整零點、行程、靈敏度，方便易行；用功能開關任意選擇正、反動作、選擇斷信號的三種狀態。同時，執行器具有過載保護、溫度保護及壓縮彈簧保證閥門的關嚴等三種保護功能。是一種具有高可靠性的產品，可與各種直行程和角行程調節閥門組成電動調節閥精小型電動執行器是一種廣泛應用于機械設備控制和自動化操作的裝置，常用于工業生產、醫療設備、智能家居等領域。根據不同的應用場景和要求，而它的可用口徑一般包括以下幾個方面：

1.輸出轉矩：輸出轉矩是電動執行器的一個重要性能指標，能夠決定其適用范圍和使用效果。通常情況下，精小型電動執行器的輸出轉矩在數十牛米到幾百牛米之間，可以滿足大多數機械設備的控制需求。

2.輸出速度：輸出速度是電動執行器另一個重要的性能參數，主要取決于電機的轉速和減速器的傳動比。一般情況下，精小型電動執行器的輸出速度在幾轉到幾十轉每分鐘之間，可以滿足大多數機械設備控制的需要。

3.節電性能：精小型電動執行器的節電性能也是評估其可用口徑的重要指標之一。目前市面上的精小型電動執行器普遍采用先進的高效電機和智能化控制系統，具有較高的節電性能，可有效降低機械設備的能耗和使用成本。

4.安裝方式：精小型電動執行器的安裝方式也是其可用口徑的重要考慮因素。一般情況下，精小型電動執行器可以通過法蘭連接、直接安裝等多種方式進行安裝，具有較高的靈活性和適應性。

5.控制模式：精小型電動執行器的控制模式也是評估其可用口徑的重要指標之一。目前市場上的精小型電動執行器通常支持手動控制、遙控控制、PLC控制、各種信號輸入控制等多種控制模式，可以滿足不同的應用需求。

所以綜上所述，精小型電動執行器的可用口徑主要包括輸出轉矩、輸出速度、節電性能、安裝方式和控制模式等方面，需要根據不同的應用場景和要求進行選擇和匹配。

Q941F精小型電動法蘭球閥技術規范

1.1 執行器設計有伺服系統（無需另配伺服放大器），只需接入DC4 ~ 20mA

（或DC1 ~5V）信號和AC220V單相電源即可工作。內設接線端子，接線極為簡單

方便。ZYP-05精小型電動執行機構ZYP-10執行器ZYP-40型號齊全加工定制蝶黔OTK-25 OTK-05 閥門電動裝置 ，執行器

1.2 執行器的關鍵部件 — 控制器，采用 混合集成電路，用樹脂密

封澆鑄，外形為匣狀，體積小，可靠性高。

1.3 驅動量的反饋檢測采用 導電塑料電位器，分辨率＜ 0.4%。

1.4 具備自診斷功能，當發生故障時，控制器上的指示燈會立即發出指示信號。

1.5 用狀態選擇開關可以設定斷信號時，（閥芯處于全開，全閉或自鎖狀態。）

1.6 用狀態選擇開關可以設定（正、反動作。）

1.7 用狀態選擇開關可以設定輸入信號為（DC4~20mA或DC1~5V。）

1.8 調整工作零點（始點）和行程（終點）簡單易行。

1.9 當突然斷電時，能確保閥芯自鎖。

1.10 采用同步皮帶轉動，有效降低了噪音。

1.11 延時保護功能，額定負載時，能實行狀態自鎖，故障發生時，能立即起動保護，并可反向運行取消延時保護。

Q941F精小型電動法蘭球閥技術規范產品特點

（1）流體阻力小、球閥是所有閥類中流體阻力最小的一種，即使是縮徑球閥，其流體阻力也相當小。
（2）止推軸承減小閥桿摩擦力矩，可使閥桿長期操作平衡靈活。
（3）閥座密封性能好，采用聚四氟乙烯等材料制成的密封圈，結構易于密封，而且球閥的閥封能力隨著介質壓力的增設而增大。
（4）閥桿密封可靠，由于閥桿只作旋轉運動而不做升降運動，閥桿的填料密封不易破壞，且密封能力隨著介質的壓力增設而增大。
（5）由于聚四氟乙烯等材料具有良好的自潤滑性，與球體的摩擦損失小，幫球閥的使用壽命長。
（6）下裝式閥桿和閥桿頭部凸階防止閥桿噴出，如火災造成閥桿密封破壞，凸階與閥體間還可形成金屬接觸，確保閥桿密封。

Q941F精小型電動法蘭球閥技術規范主要技術參數

Q941F精小型電動法蘭球閥技術規范執行器技術參數

主要零件材料

主要性能規范

Q941F精小型電動法蘭球閥技術規范外形結構圖

Q941F精小型電動法蘭球閥技術規范主要外形尺寸

本公司球閥壓力標準范圍：PN1.6、2.5、4.0、6.4、10.0MPa，超過4.0MPa以上法蘭尺寸請咨詢本公司技術部。
以上法蘭尺寸是根據國標（GB/T9113-2000的標準）設計，也可根據客戶要求定制其他標準。

　Q941F精小型電動法蘭球閥技術規范電動球閥作為一種常用的控制閥門，廣泛應用于各種工業場合。正確的安裝對其正常運行和使用壽命至關重要。以下是電動球閥應當如何安裝的幾點建議：

　　1、閥門安裝位置：根據需要確定電動球閥的安裝位置。通常情況下，應盡量選擇易于維修和操作的地方，并確保周圍有足夠的空間供人員進行操作和維護。

　　2、閥門安裝高度：根據流體管道系統的需要，選擇適當?shù)陌惭b高度。同時，請確保閥門安裝在水平面上，以免影響閥門的正常使用。

　　3、管道連接：將電動球閥與管道連接時，請確保管道與閥門之間的連接處嚴密牢固，并使用適當?shù)拿芊獠牧?。此外，還需注意管道連接方向是否符合系統要求。

　　4、電氣接線：電動球閥的電氣接線應遵循國家相關標準和規范。在接線前，請務必先確認電源是否符合閥門所需的電壓和頻率要求，以免造成設備損壞或火災等安全事故。

　　5、調試和試運行：在完成安裝后，還需進行閥門的調試和試運行。首先，檢查閥門的開關是否靈活無阻，并檢查電氣控制系統是否正常工作。隨后進行試運行，確認閥門的開合動作是否正常，以及操作是否準確、可靠。

Q941F精小型電動法蘭球閥技術規范安裝時需要注意以下多方面的問題：

一、安裝前準備

閥門檢查：安裝前需對電動閥門進行全面檢查，包括閥門的外觀是否有損傷、變形，閥門的規格型號是否與設計要求相符，電動執行器的各項參數是否正常，如扭矩、行程、控制信號等，確保閥門處于良好的備用狀態。

管道清理：安裝前必須對管道系統進行清理，清除管道內的雜物、焊渣、鐵銹等異物，防止在閥門安裝后運行過程中，這些異物進入閥門內部，損壞閥門的密封面或?qū)е麻y門卡澀，影響閥門的正常使用。

安裝工具及材料準備：準備好安裝所需的工具，如扳手、螺絲刀、起重機等，以及必要的安裝材料，如墊片、螺栓、螺母等，確保工具齊全、材料規格型號正確且質量合格。

二、安裝位置與空間

位置選擇：電動閥門應安裝在便于操作、維護和檢修的位置，周圍應留有足夠的空間，以便于安裝、拆卸電動執行器和進行日常的維護保養工作。同時，應避免安裝在高溫、潮濕、有腐蝕性氣體或振動較大的地方，防止對閥門和電動執行器造成損壞。

安裝高度：電動閥門的安裝高度應便于操作人員進行手動操作和觀察閥門的運行狀態，一般來說，閥門的操作手柄或電動執行器的控制按鈕應安裝在離地面 1.2 至 1.5 米的高度范圍內。

三、管道連接

連接方式匹配：根據電動閥門和管道的設計要求，選擇合適的連接方式，如法蘭連接、螺紋連接、焊接連接等，并確保連接方式的匹配性。對于法蘭連接，要注意法蘭的規格、壓力等級和密封面形式應與閥門和管道一致，安裝時應保證法蘭的平行度和同軸度，防止因法蘭連接不當導致閥門泄漏。

管道支撐：在閥門與管道連接時，要確保管道的支撐牢固可靠，避免管道的重量直接作用在閥門上，造成閥門的變形或損壞。對于大口徑管道和高溫高壓管道，應設置專門的管道支架和吊架，以減輕閥門的受力。

四、電動執行器安裝

安裝方向：電動執行器的安裝方向應正確，一般應按照執行器上的箭頭指示方向與閥門的開啟方向一致進行安裝。在安裝過程中，要注意避免執行器受到外力的撞擊和扭曲，確保執行器的安裝牢固可靠。

電氣連接：電動執行器的電氣連接應嚴格按照電氣接線圖進行，確保接線正確無誤。連接電線應采用合適的規格型號，并有良好的絕緣性能，避免電線接頭松動或短路，引發電氣故障。

五、調試與檢測

手動調試：在電動閥門安裝完成后，首先進行手動調試，檢查閥門的開啟和關閉動作是否靈活自如，有無卡澀、阻滯等現象。同時，檢查閥門的全開、全關位置是否與電動執行器的行程設置一致，如有偏差，應及時進行調整。

電動調試：手動調試合格后，進行電動調試，通過遠程控制或就地控制按鈕，對電動閥門進行開啟和關閉操作，檢查電動執行器的運行是否平穩，閥門的動作是否準確、及時，控制信號是否正常。

密封性能檢測：安裝調試完成后，要對電動閥門的密封性能進行檢測，可采用水壓試驗或氣壓試驗的方法，按照設計壓力的 1.1 倍至 1.5 倍進行試驗，檢查閥門在關閉狀態下是否有泄漏現象，確保閥門的密封性能符合要求。
